JGMM-2 电磁调速异步电动机自动调速实训考核装置

型号：JGMM-2 ￥： 询价

：◆ ◆ ◆一、概 述
电磁调速异步电动机自动调速实训考核装置采用一种典型的滑差电动机可控硅调速电路，用于 JZT 系列的滑差电动机单机无极恒速控制。该装置符合国家新《职业标准》和中华人民共和国劳动与社会保障部新颁发的 “ 实训设备行业标准 ” ，适合于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定单位的教学培训和维修电工的中、高级实操考核和技能鉴定使用。
二、特 点
该装置留有扩展接口，用户可自备电磁调速电动机（滑差电动机）构成调速控制系统。
该装置设有漏电保护，确保学生使用安全。敞开式面板上安装有电子元器件并有完整的电路图、测试点和调整点。
该装置设有专门的故障设置箱，可根据教学、考核的要求随机设置故障点，每个故障点都经过精心设计，可完成学生对认知、安装、调试、维修等多种技能的实训考核。
学生的排故操作可用导线直接在面板上进行，操作方便，直观性强。
三、技术性能
输入电源：三相四线～ 380V±10% 50HZ
交流电源：单相 AC220V 50HZ
直流励磁电压： DC 0 ～ 90V
最大励磁电流： DC 2A
工作环境：环境温度范围为 -10 ℃ ～ +40 ℃ 相对湿度＜ 85%(25 ℃ ) 海拔＜ 4000m
装置容量：＜ 1.5kVA

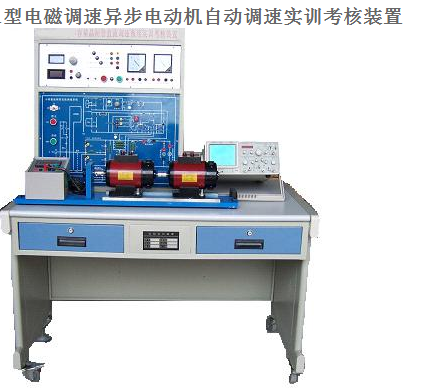

产品JGMM-2 电磁调速异步电动机自动调速实训考核装置 参考图片：

主要功能： JGMM-2 电磁调速异步电动机自动调速实训考核装置

四、装置的基本配置
( 一 ) 电源控制屏
交流电源：三相～ 380V 电源（具有输出过载保护）。
直流电源：： 0 ～ 24V/2.0A 直流稳压电源，为制动器提供加载电源，带数字显示。
测量式仪表
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度 1.0 级
直流电压表一只：带镜面精密指针式直流电压表（ ±300V ，精度 1.0 级）
直流电流表一只：带镜面精密指针式直流电流表（ ±2A ，精度 1.0 级）
故障设置箱：可设置 10 个故障点，留有故障扩展接口，教师可自行扩展故障。
人身安全保护体系
（ 1 ）电压型漏电保护器：对实训过程中的接线出现的漏电进行保护，发出声光告警信号并切断电源，确保人身安全。
（ 2 ）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
实训连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
控制屏其它设施：控制屏两侧设有单相三极 220V 电源插座及三相四极 380V 电源插座。
电磁调速异步电动机 1 台
电机导轨、光码盘测速系统（光电编码器及智能数显转速表）
包括光电编码器及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，电机运行噪音小，实验参数典型，能较好满足实验要求。
制动器（ DC24V ） 1 台
（二）实验桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具、存放部件及资料等。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
五、实训项目
滑差电机的工作原理
同步电压为锯齿波的触发电路的调试
同步电压为锯齿波的触发电路的测量
滑差电动机可控硅调速电路的调试
滑差电动机可控硅调速电路的测量
滑差电动机可控硅调速控制系统故障的检修
