工业自动化综合实训装置(PLC主机实验模块(S7-300 系列)

型号JGKD-2301 ¥: 询价

:◆ ◆ ◆实训台

1、尺寸规格:1940×800×780mm(长×宽×高)。

2、技术要求:桌身采用优质冷轧板精加工,经过酸洗、磷化、喷塑处理,外观光泽大方,经久耐用。桌面采用25mm厚中纤板压贴进口可弯曲防火板,台面前呈鸭嘴形。实验桌底部分安装有四个带刹车的万向滚轮,移动方便。台面采用25mm厚中纤板,表面压贴进口可弯曲防火板,防热防腐蚀,台面前侧鸭嘴形。桌面铺设PVC防静电桌垫,透明无异味。

产品工业自动化综合实训装置(PLC主机实验模块(S7-300 系列)参考图片:

主要功能: JGKD-2301工业自动化综合实训装置(PLC主机实验模块(S7-300 系列)





序号

配置名称

技术参数

数量

1

实训台

1、尺寸规格:1940×800×780mm(长×宽×高)。

2、技术要求:桌身采用优质冷轧板精加工,经过酸洗、磷化、喷塑处理,外观光泽大方,经久耐用。桌面采用25mm厚中纤板压贴进口可弯曲防火板,台面前呈鸭嘴形。实验桌底部分安装有四个带刹车的万向滚轮,移动方便。台面采用25mm厚中纤板,表面压贴进口可弯曲防火板,防热防腐蚀,台面前侧鸭嘴形。桌面铺设PVC防静电桌垫,透明无异味。

1

2

实训屏

1、实训屏

(1)尺寸规格:1540×300×710mm(长×宽×高);

(2)实训屏采用优质冷轧板精加工,经过酸洗、磷化、喷塑处理,外观光泽大方,经久耐用。

(3)实训上层用于悬挂实训模块,下层安装控制电源。

2、实验屏设计

(1)漏电保护总电源开关1只;

(2)三相电源指示灯3只;

(3)熔断器3只;

(4)交流380V电源输出2组(插座输出和叠插接口输出);

(5)交流220V电源输出2组(插座输出和叠插接口输出);

(6)直流24V直流稳压电源2组(数字显示电压表、电流表);

(7)直流0~5V可调电源输出2组(数字显示电压表、电流表;调节电位器采用高精度多圈电位器);

(8)4-20ma信号源1组(数字显示表;调节电位器采用高精度多圈电位器);

1

3

PLC主机模块 (S7-300 系列)

(1)PLC:西门子S7-314C-2DP(集成Profibus接口)。

(2)晶体管输出方式。

(3)数字量输入24点/输出24点(CPU集成点32点,扩展16点);

(4)集成模拟量输入2通道,模拟量输出2通道

(5)配置2A电源模块;

(6)配置安装机架、连接器、存储卡等必要配件。

(7)所有数字量和模拟量输入及输出点,引出至模块面板,利用叠插式导线连接实训。数字量输出点通过微继电器转接后引出,印刷标识与PLC模块一致。预留1个通道不连接继电器,用于温度控制实验。

(8)配置数据通讯电缆、编程软件。

1

4

模拟实训模块1

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;

(2)机械手模拟控制(7段译码器显示状态)、四层电梯模拟控制。

1

5

模拟实训模块2

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;

(2)交通灯模拟控制、皮带运输机模拟控制、双面钻模拟控制。

1

6

模拟实训模块3

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;

(2)电镀生产线模拟控制、洗衣机模拟模拟控制。

1

7

模拟实训模块4

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;

(2)水塔水位控制、成型机控制、液体混合控制、轧钢机控制。

1

8

模拟实训模块5

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;

(2)电机模拟控制、数值运算、8站小车控制、天塔之光控制。

1

9

模拟实训模块6

(1)接触器4只,主触头3对,辅助出头5对;

(2)热继电器1只;

(3)中间继电器6只;

(4)时间继电器1只;

1

10

模拟实训模块7

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;

(2)磨床电气控制模拟、车床电气控制模拟。

1

11

模拟实训模块8

(1)采用彩色LED灯模拟电机、电磁阀等执行元件;(2)铣床电气控制模拟、镗床电气控制模拟。

1

12

模拟实训模块9

(1)红色按钮3只;

(2)绿色按钮3只;

(3)扭子开关3只;

(4)熔断器(带熔丝)3只。

1

13

变频器主机模块

1、变频器主机模块

(1)变频器主机,西门子MM440系列,Pe=0.75Kw,Ue=380V,矢量控制;

(2)所有端口引出至挂箱面板,控制端口引出插口类型与PLC输入输出端口类型一致,与主回路端口连线不能通用。

2、控制电机

(1)带负载调节装置,可进行负载大小无极调节。

(2)电机参数:Pe=0.75Kw,Ue=380V,三相异步型。

(3)配装高分辨率光电编码器。

3、光电测速表

(1)采用微型计算机技术,光电技术和抗干扰技术等多项先进技术,无需接触就能准确地测量出转速值显示器。

(2)5位10mm液晶显示屏测试范围:2.5~99,999 转/分(r/min);

(3)分辨率:0.1转/分(2.5~999.9转/分)1转/分(1000转/分以上);

(4)测量精度:±(0.05%n+1d) 采样时间:1.0秒(60转/分以下);工作电源:DC5V(两节五号干电池)。



1

14

触摸屏模块

(1)400MHzCPU,128MB内存;16:9宽屏,10寸,65536色TFT LCD,分辨率800×480;2个COM端口,1个USB2.0接口;COM1及COM3[RS485]2W支持MPI187.5K。

(2)配套触摸屏组态软件。

(3)配套数据通讯电缆。



1

15

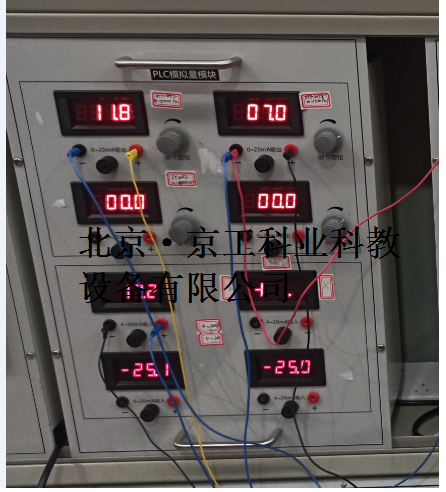

模拟量板

1、4个模拟量输入信号(可调旋钮,0-20mA,对应显示值0.0-100.0);

2、4个模拟量输出信号(4-20mA,显示值0.0-100.0);

3、220V供电;

4、各模拟信号均为独立稳定信号,无干扰;

5、电流显示全量程误差不超过2%。



16

开关量板

开关量板

1、4个不自锁按钮开关(P1-P4);

2、4个带自锁按钮开关(P5-P8);

3、8个拨动开关(S1-S8);

4、8个输出,发光二极管(红色,L01-L08);

5、8个输出,发光二极管(黄色,L11-L18);

6、8个输出,发光二极管(绿色,L21-L28);

7、两个数码二极管(LED1,LED2),共阳极供电;



17

附件

(1)实训指导书及可编辑电子文档;

(2)软件(编程软件、调试软件等);

(3)实验导线(强电型、弱电型)。

(4)学生凳(每张实训台配置2张)。



(5)实训导线。一端可连接PLC或变频器的快速插接端口,另一端可连接标准端子排,用于电拖扩展实训。

1

注:设备所需电脑由用户自配
