JG-YWXG-01B 高性能中级维修电工及技能培训考核装置
型号：JG-YWXG-01B） ￥： 询价
：◆ ◆ ◆一、概述
本装置是根据劳动和社会保障部颁发的 “ 工人等级标准 ” 和 “ 职业技能鉴定 ” 的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的 PLC 可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特点：
1. 电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2. 操作台只需三相四线的交流电源，即可投入使用；
3. 技能培训用的控制线路和经特殊设计的小电机 , 可模拟工厂中各类电气拖动系统 , 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4. 装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5. 所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6. 通过走线槽进行走线，进行工艺布线训练。
7. 具有多媒体智能型实验管理器：故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。

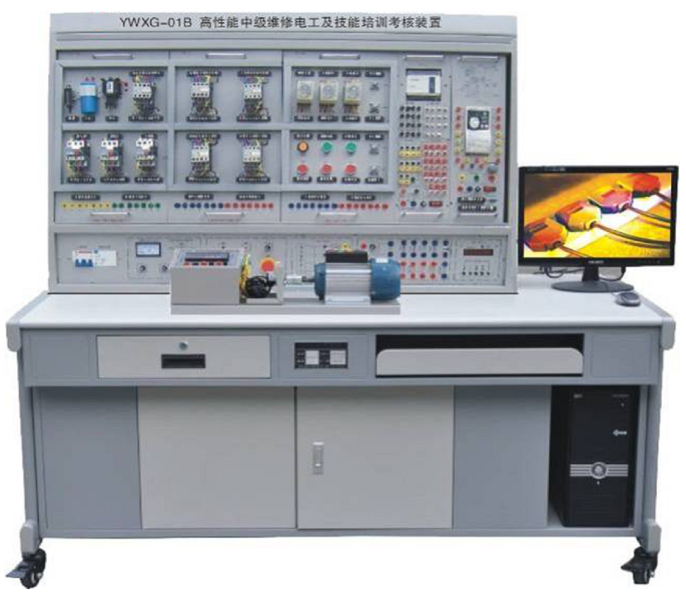

产品高性能中级维修电工及技能培训考核实训装置参考图片：
主要功能：高性能中级维修电工及技能培训考核实训装置
三、技术性能：
1. 输入电压：三相四线（或三相五线）～ 380V±10% 50Hz
2. 工作环境：温度 -10 ～＋ 40 ℃ 相对湿度＜ 85% （ 25 ℃ ） 海拔＜ 4000m
3. 装置容量：＜ 1.5KVA
4. 重 量： 100Kg
5. 外形尺寸： 2080×70×1630mm3
6. 漏电保护动作电流： ≤30mA ；漏电保护动作时间： ≤0.1s 。
四、装置的基本配置及功能
（一） DW02 电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
（二）主控功能板配备资源
1 、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关 , 由接触器通过起、停按钮进行操作；
(2) 设有 450V 指针式交流电压表三只，指示电源输入的三相电压；
(3) 智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示； 8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
（ 1 ）学生入口：学生解除故障时使用，可以查询考核剩余时间。
（ 2 ）教师入口：设置故障、 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
（ 3 ）分数查询：查询学生的当前得分情况。
（ 4 ）学号查询：查询教师通过计算机设置的学号。
（ 5 ）设备号查询：查询本机设备地址，每个操作单元有一的设备地址。
（ 6 ）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
2 、交、直流电源
(1) 励磁电源：直流 220V/0.5A ，具有短路保护。
(2) 电枢电源：直流 0 ～ 220V/2A 连续可调电源一路，具有短路保护。
(3) 直流稳压电源： ±12V/0.5A 两路，＋ 5V/0.5A 一路，具有短路软截止自动恢复保护功能。
(4) 交流电源： ① 、设有变压器一组，变压器原边根据不同的接线可加 220V ，也可以加 380V 交流电源，合上开关后，变压器副边即可输出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流电压； ② 、设有单相调压器一组，可得到交流 0 ～ 250V 可调电压； ③ 、控制屏设有单相三极 220V 电源插座及三相四极 380V 电源插座。
3 、交、直流仪表
(1) 交流电压表： 0 ～ 500V 带镜面交流电压表一只，精度 1.0 级。
(2) 交流电压表： 0 ～ 5A 带镜面交流电流表一只，精度 1.0 级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度 1.0 级，电压、电流量程分别为 450V 、 5A ，测量功率因数时还能自动判断负载性质（感性显示 “L” ，容性显示 “C” ，纯电阻不显示），可储存 15 组数据，供随时查阅。
(4) 直流电压表：直流数字电压表 1 只，测量范围 0 ～ 300V ，三位半数显，输入阻抗为 10MΩ ，精度 0.5 级。
(5) 直流电流表：直流数字电流表 1 只，测量范围为 0 ～ 5A ，三位半数显，精度 0.5 级，具有超量程报警、指示、切断总电源等功能。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
五、实训项目
1. 三相异步电动机直接启动控制电路
2. 三相异步电动机点动控制电路
3. 三相异步电动机自锁控制电路
4. 三相异步电动机按钮联锁正反转控制电路
5. 三相异步电动机接触器联锁正反转控制电路
6. 三相异步电动机双重联锁正反转控制电路
7. 三相异步电动机工作台自动往返控制电路
8. 两台三相异步电动机顺序启动、顺序停转控制电路
9. 三相异步电动机的两地控制电路
10. 接触器控制的 Y- △ 控制
11. 时间继电器控制的 Y- △ 控制
12. 三相异步电动机单向启动反接制动控制电路
13. 三相异步电动机无变压器半波整流单向启动能耗
制动控制电路
14. 三相异步电动机有变压器全波整流单向启动能耗
制动控制电路
15. 三相异步电动机正反转启动能耗制动控制电路
16. 单相鼠笼电动机电容启动控制电路
17. 双速交流异步电动机手动变速控制电路
18. 双速交流异步电动机自动变速控制电路
19. 断电延时直流能耗制动的 Y- △ 启动控制电路
20. 三相异步电动机正反转能耗制动控制线路
21. 三相异步电动机正反转启动反接制动控制线路
22. C620 型车床电气控制线路 |
23. 电动葫芦电气控制
24. Y3150 滚齿机控制电路
25. 可编程控制器的基本指令操作
28.PLC 控制十字路交通灯的模拟
35. PLC 控制邮件分拣机模拟控制的模拟
36. PLC 控制轧钢机模拟控制的模拟
38. PLC 控制自动送料装车控制的模拟
41.PLC 控制的三相异步电动机正反转控制
42.PLC 控制的三相异步电动机 Y- △ 启动控制
43.PLC 控制的三相异步电动机降压启动控制
44.PLC 控制的三相异步电动机能耗制动控制
45. 变频器面板功能参数设置和操作实训；
46. 变频器对电机点动控制、启停控制；
47. 变频器对电机转速多段控制；
48. 基于变频器面板操作的电机开环调速；
49. 变频器的保护和报警功能实训；
50. 变频器与 PLC 综合应用实训；
51. CA6140 车床电气控制电路单元常见故障的检查与排除（ 16 个故障点，自动设故）。
52 ． X62W 铣床电气控制电路单元常见故障的检查与排除（ 16 个故障现象，自动设故） |
高性能维修电工实训考核装置总体配置表一
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
维修电工实训考核台 |
台 |
1 |
外形尺寸：2080mm×700mm×1650mm ；
材 料：钢木结构；符合国家相关环保要求；
输入电压：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA；
实 验 屏：用于挂置实训单元挂板
具体配置详见 表二、维修电工实训考核台架详细说明表 |
2 |
电气控制实训单元挂箱及电机 |
块 |
1 |
DW-05 |
电工技能实训组件（五） |
块 |
1 |
DW-06 |
维修电工实训组件（一） |
块 |
1 |
DW-07 |
维修电工实训组件（二） |
块 |
1 |
DW-08 |
维修电工实训组件（三） |
块 |
1 |
DW-09 |
维修电工实训组件（四） |
块 |
1 |
SY006 |
CA6140型车床电路智能化实训考核挂箱 |
块 |
1 |
SY008 |
X62W型铣床电路智能化实训考核挂箱 |
台 |
1 |
SYDJ-01 |
单相电容起动电动机，交流220V |
SYDJ02 |
三相鼠笼电动机AC220V（Y） |
SYDJ03 |
三相鼠笼电动机AC380V（Y/ △ ,带速度继电器） |
SYDJ04 |
双速异步电动机AC380V（ △ /YY） |
3 |
多媒体智能型实验管理器挂箱 |
套 |
1 |
故障自动设置、故障排除考核、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。 |
4 |
变频器实训挂箱 |
套 |
1 |
三菱FR-S720变频器，带有RS485通讯接口及BOP操作面板。 |
5 |
PLC主机挂箱
|
套 |
1 |
配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。 |
6
|
PLC实训挂箱 |
块 |
1 |
交通信号灯/邮件分拣机/自控轧钢机 |
7 |
照明挂板一 |
1 |
套 |
提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只 |
8 |
照明挂板二 |
1 |
套 |
提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只 |
9 |
SC-09通讯编程电缆 |
1 |
根 |
用于PLC主机与PC机通讯 |
10 |
工控组态软件 |
1 |
套 |
|
11 |
PLC仿真实训软件 |
|
|
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查 |
12 |
电工连线 |
套 |
1 |
20根：长1000mm 黄6条、绿6条、红6条、黑2条；
10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
13
|
计算机小推车 |
套 |
1
|
钢铝结构；用于放置计算机。 |
14 |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
15 |
实验说明书 |
套 |
1 |
指导学生实训 |
表二、顶邦维修电工实训考核台架详细说明表
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
维修电工实训考核台架 |
套 |
1 |
钢木结构；尺寸：1600mm×300mm×850mm；
用于挂置实训单元挂箱等。 |
2 |
数字式直流电压表 |
个 |
1 |
量程0～300 V；三位半数显示 |
3 |
数字式直流电流表 |
个 |
1 |
量程0～5A；三位半数字显示 |
4 |
指针式交流电压表 |
个 |
1 |
0～500V带镜面交流电压表一只，精度1.0级。 |
5 |
指针式交流电流表 |
个 |
1 |
0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
|
6 |
功率、功率因数表 |
个 |
1 |
由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
|
7 |
固定交流电源 |
套 |
1 |
（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能） |
8 |
可调交流电源输出 |
组 |
1 |
0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能） |
9 |
直流稳压电源输出 |
组 |
1 |
1、可调同步电枢电源0～40V 可调2 A（ 1组）；
2、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组； |
10 |
电枢电压输出电源 |
组 |
1 |
0～220/2A；具有过流保护报警切断电源，智能化误操作记录功能）； |
11 |
励磁电源输出 |
组 |
1 |
220 V/0.5 A（具有过流保护报警切断电源，智能化误操作记录功能）。 |
12 |
整流二极管 |
只 |
4 |
2N5408 |
13 |
多媒体智能型实验管理器 |
套 |
1 |
故障自动设置、故障排除考核、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。 |
14 |
误操作记录装置 |
套 |
1 |
自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
|
15 |
安全保护 |
组 |
1 |
漏电保护动作电流≤ 30 mA、紧急停电保护按钮开关、各组电源具有过流切断各自电源保护，单片机自动控制工作电流限流功能。 |
16 |
交流电源输出插孔 |
组 |
1 |
380V电源：插座式一组、接插式一组（三相五线）
220V电源：三插式一组、接插式一组 |
表三、维修电工电气控制实训考核挂箱配置说明表
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
DW-05电工技能实训组件（五） |
|
|
提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
2 |
DW-06维修电工实训组件（一） |
套 |
1 |
提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
3 |
DW-07维修电工实训组件（二） |
个 |
1 |
提供空气开关1只、3P熔断器2只、交流接触器3只。 |
4 |
DW-08维修电工实训组件（三）
|
个 |
1 |
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
5 |
DW-09维修电工实训组件（四） |
个 |
1 |
提供交流接触器4只 |
6 |
DW-10照明挂板一 |
1 |
套 |
提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只 |
7 |
DW-11照明挂板二 |
1 |
套 |
提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只 |
8 |
JG-006CA6140型车床电路智能化实训考核挂箱 |
个 |
1 |
自动设故，让学生排除，让学生掌握CA6140型车床的电气工作原理以及其排故的技能。 |
9 |
JG-008 X62W型铣床电路智能化实训考核挂箱 |
个 |
1 |
自动设故，让学生排除，让学生掌握X62W型铣床的电气工作原理以及其排故的技能。 |
10 |
JG-010答题器挂箱 |
个 |
1 |
与智能化实训考核挂箱匹配 |
|
