JGYUY -765DTP 电力拖动 ·PLC 技能实训装置

型号：JGYUY -765DTP ） ￥： 询价

生活小知识： 电力拖动装置由电动机及其自动控制装置组成。自动控制装置通过对电动机起动、制动的控制，对电动机转速调节的控制，对电动机转矩的控制以及对某些物理参量按一定规律变化的控制等，可实现对机械设备的 自动化控制 。采用电力拖动不但可以把人们从繁重的体力劳动中解放出来，还可以把人们从繁杂的信息处理事务中解脱出来，并能改善机械设备的控制性能，提高产品质量和 劳动生产率 。按电动机供电电流制式的不同，有直流电力拖动和交流电力拖动两种。 早期的生产机械如通用机床、风机、泵等不要求调速或调速要求不高，以电磁式电器组成的简单交、直流电力拖动即可以满足。随着工业技术的发展，对电力拖动的静态与动态控制性能都有了较高的要求，具有反馈控制的直流电力拖动以其优越的性能曾一度占据了可调速与可逆电力拖动的绝大部分应用场合。 直流电力拖动 ，自20年代以来，可调速直流电力拖动较多采用的是 直流发电机 -电动机系统,并以 电机扩大机 、 磁放大器 作为其控制元件。 电力电子器件 发明后，以电子元件控制、由可控 整流器 供电的直流 电力拖动系统 逐渐取代了直流发电机-电动机系统,并发展到采用数字电路控制的电力拖动系统。这种电力拖动系统具有精密调速和动态响应快等性能。这种以弱电控制强电的技术是现代电力拖动的重要特征和趋势。

简介： 电力拖动、 PLC 技能实训装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《 PLC 原理及应用技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展电工技能或与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

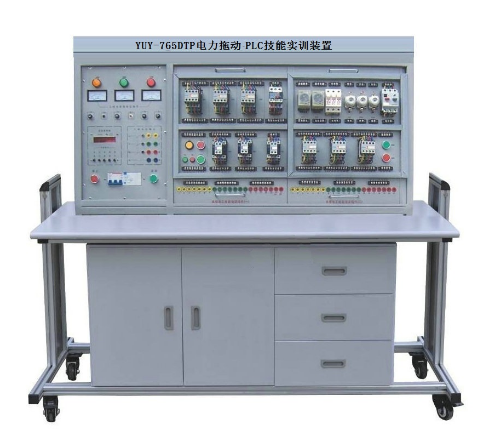

产品参考图片：

主要功能：JGYUY -765DTP 电力拖动 ·PLC 技能实训装置


一、特点：
1 、电力拖动实验台电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。如变频调速，实训的内容具有典型性、实用性。
2 、电力拖动实验台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3 、电力拖动实验台设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。
4 、电力拖动实验台控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5 、电力拖动 ·PLC 技能实训装置所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
1 、工作电源：三相四线（或三相五线）～ 380V±5% 50Hz
2 、温度： -5 ℃ ～ +40 ℃ ，相对湿度＜ 85% （ 25 ℃ ）
3 、装置容量：＜ 1.0KVA
4 、外形尺寸： 1100×700×1400 （ mm ）
三、电力拖动 ·PLC 技能实训装置装置配备
（一）电源控制屏
电力拖动实验台控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1 、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2 、电力拖动实验台设有 450V 指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
3 、电力拖动实验台三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4 、电力拖动实验台设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）电力拖动实验台：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
1 、 DW-71 电力拖动培训组件（一）
2 、 DW-72 电力拖动培训组件（二）
3 、 DW-73 电力拖动培训组件（三）
4 、 PLC 主机及转换器培训组件（三菱 FX1N-24mR ）
5 、 SC-09 编程通讯电缆
6 、仿真软件
7 、工控组态软件
8 、三相异步电动机 380V Y/ △ 接法，带离心开关 2 台
四、实训项目
（一）电力拖动部分

1 、闸刀开关正转控制线路
2 、接触器点动正转控制线路
3 、具有自锁的正转控制线路
4 、具有过找保护的正转控制线路
5 、倒顺开关控制正反转控制线路
6 、接触器联锁的正反转控制线路
7 、按钮联锁的正反转控制线路
8 、按钮接触器复合联锁控制线路
9 、自动往返行程控制线路
10 、接触器控制串联电阻降压起动线路
11 、时间继电器控制串联电阻降压控制线路
12 、手动 Y/ △ 降压起动 13 、接触器控制 Y/ △ 降压起动
14 、时间继电器控制 Y/ △ 降压起动
15 、 QX3-13 型 Y/ △ 自动起动控制线路
16 、半波整流能耗制动控制线路
17 、全波整流能耗制动控制线路
18 、 C620 车床电气控制线路
19 、手动降压起动
20 、单相运行反接制动控制线路
21 、电动葫芦电气控制线路
22 、 C6163 车床电气控制线路
23 、控制电路联锁控制线路
24 、主电路联锁控制线路

（二） PLC 综合训练部分

1 、与、或、非逻辑功能测试
2 、定时器、计数器功能测试
3 、跳转、分支功能测试
4 、移位寄存器实训
5 、数据处理功能实训
6 、微分、位操作实训
7 、艺术彩灯造型的 PLC 控制
8 、 PLC 控制三相异步电动机自锁正转控制
9 、 PLC 控制三相异步电动机正反转控制
10 、 PLC 控制三相异步电动机 Y/ △ 启动控制
11 、 PLC 控制三相异步电动机降压启动控制
12 、 PLC 控制三相异步电动机能耗制动控制
13 、 PLC 控制 C620 车床电气控制线路
14 、 PLC 控制 C6163 车床电气控制线路
15 、 PLC 控制电动葫芦电气控制线路
