JG-DL09 仪表照明及单三相电机控制实训装置

型号： JG-DL09  ） ￥： 询价

简介： 仪表照明及单三相电机控制实训装置 ; 电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，已成为现代电气 工程与自动化专业不可缺少的一门专业基础课，在培养本专业人才中占有重要地位。电力电子实验室设备依据西安交通大学王兆安编著的《电力电子技术》（第四版）、《半导体变流技术》教材实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，对原电力电子技术及电机控制实验装置 ” 在外形、功能上进行优化组合，精心研制而成。

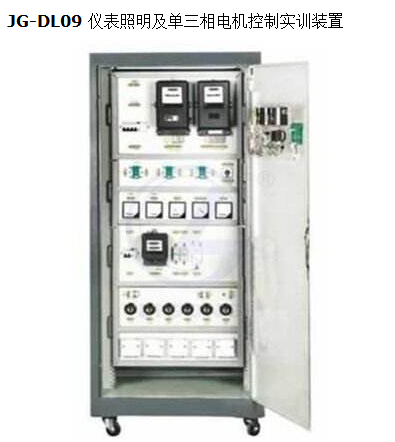

产品参考图片：

主要功能： JG-DL09 仪表照明及单三相电机控制实训装置

一、产品特点：

“ 仪表照明及单三相电机控制实训装置 ” 是按照劳动社会保障部颁发的 “ 工人技术等级标准 ” 和 “ 职业技能鉴定规范 ” 的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器 及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、结构及电器配置：
该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
三、主要技术参数：
1 、输入电源：电压 AC380V ，电流 5A 。
2 、外形尺寸： 700cm×500cm×1700cm
四、实验操作项目：
1. 单相起动停止控制电路；
2. 异步电动机点动控制电路；
3. 异步电动机两地控制电路；
4. 异步电动机联锁正反转控制电路；
5. 双重联锁正反转控制电路；
6. 自动顺序起动控制；
7. 手动顺序起动控制；
8. 异步电动机星、三角控制电路；
9. 异步电动机能耗控制电；
10. 异步电动机反接制动控制电路；
11. 自动往返控制电路；
12. 正反转点动、起动控制电路；
13. 带有点动的自动往返控制电路；
14. 异步电动机自锁控制电路；
15. 异步电动机单向点动、起动控制电路；
16. 电阻降压起动控制电路；
17.C620-1 型车床控制电路；
18. 电动葫芦电气控制电路；
…… 自由设计项目。
19. 白炽灯控制电路；
20. 日光灯控制电路；
21. 触摸开关控制白炽灯电路；
22. 声控开关控制楼梯白炽灯电路；
23. 人体感应开关控制楼梯白炽灯电路；
24. 单相电度表直接安装电路；
25. 单相电度表间接安装电路；
26. 三相电度表直接安装电路；
27. 三相电度表间接安装电路；
28. 电压表、电流表安装电路；
29. 一台电流互感器用于单相回路的接线电路；
30. 三台电流互感器接成星形接线电路；
31. 三台电流互感器接成三角形接线电路；
32.Y3150 型滚齿机控制电路；
33. 单相电动机控制电路；
34. 电流互感器与电流表配用接线电路；
35. 两台电流互感器差接接线电路；
36. 万能转换开关和电压表测量三相电压接线电路；
仪表照明及单三相电机控制实训装置每台配置清单（柜式）
一．仪表照明

二．电拖部分

三．控制面板部分
