分 项

说 明

装置功能

1、集成了流体流动和流体输送机械两个单元操作内容的实验教学。能全面了解流体流动过程中所涉及的流体阻力、流量计性能、离心泵性能及管路性能概念和实验方法。

2、本装置模拟工艺生产系统，设置流量比值调节系统，训练学生实际化工生产的操作能力。实现流体输送：液相输送和气相输送，以及真空输送，通过装置可以完成离心泵的各个实验以及管路阻力的各个实验，锻炼学生判断和排除故障的能力。

3、通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。

设计参数

压力控制：离心泵进口压力：-15～-6Pa。

1号泵单独运行时出口压力：0.15～0.27MPa（流量为0-6 m 3 /h )。

两台泵串联时出口压力：0.27～0.53MPa（流量为0-6 m 3 /h ） m 3 /h 。

两台泵并联时出口压力：0.12～0.28MPa（流量为0-7 m 3 /h ）。

压降范围：光滑管阻力压降：0～7KPa（流量为0-3 m 3 /h ）。

局部阻力管阻力压降：0～22KPa（流量为0-3 m 3 /h ）。

离心泵特性流体流量：2-7 m 3 /h 。

阻力特性流体流量：0-3 m 3 /h 。

液位控制：吸收塔液位：1/3～1/2。

整机参数

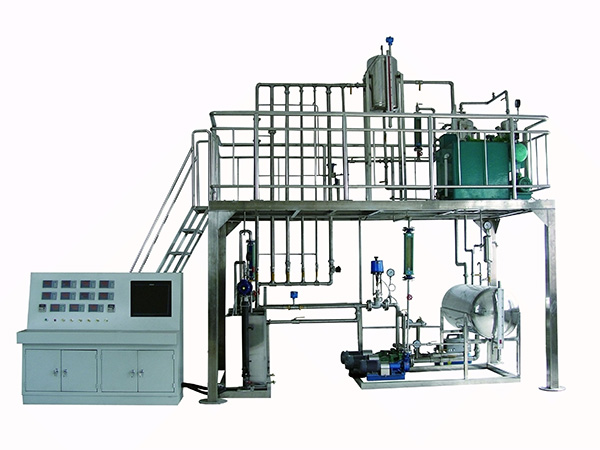

设备尺寸： 4000x2000x3500mm（长x宽x高 ），(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。

电气系统

标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸1400×800×1300mm（长×宽×高）。

公用设施

水：实训过程中水可循环使用，实训结束后排空即可。

电：电压AC380V，功率2kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。

实验物料：清洁自来水。

主要设备

304不锈钢吸收塔：φ325x1300mm，110L。

304不锈钢高位槽：φ426x700mm，100L。

304不锈钢缓冲罐：Φ400x500mm，60L。

304不锈钢原料水槽：1000x600x500mm，300L。

1号泵：离心泵,P=0.5KW,流量Qmax=6m 3 /h,U=380V。

2号泵：离心泵,P=0.5KW,流量Qmax=6m 3 /h,U=380V。

真空泵：旋片式，P=0.37KW，真空度Pmax=-0.06kPa，U=220V。

空气压缩机：往复空压机，P=2.2KW,流量Qmax=0.25m 3 /min,U=220V。

联想计算机：CPU双核2.0，2G DDR2内存，硬盘500G，光驱，鼠标，键盘，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP 。

上位机监控软件

RS485/232通讯转换器, MCGS 工业组态软件一套（附 64 点软件狗），在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

1号泵出口压力

压力表

压力表就地显示

无

1号泵进口压力

压力表

压力表就地显示

无

2号泵出口压力

压力表

压力表就地显示

无

2号泵进口压力

压力表

压力表就地显示

无

液位罐压力

压力表

压力表就地显示

无

光滑管压力差

压力表

压力表就地显示

无

粗糙管压力差

压力表

压力表就地显示

无

吸收塔压力

压力表

压力表就地显示

无

缓冲罐压力

压力表

压力表就地显示

无

1#2#泵出水总管压力

压力表

压力表就地显示

无

液位罐温度

PT100 铂电阻

宇电AI702

自控

1#2#泵出水总管流量

转子流量计

现场显示

阀门
