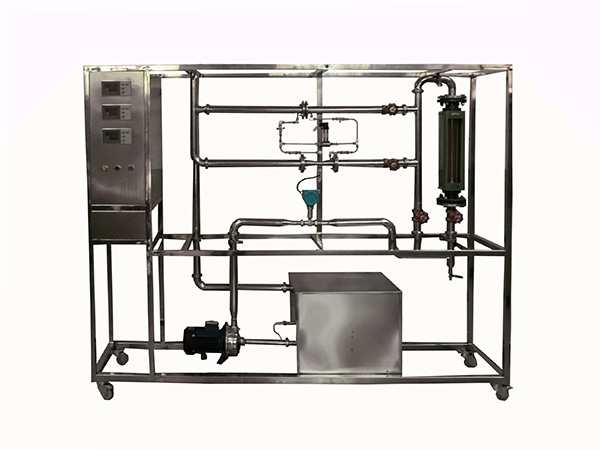

7,固体流态化演示实训台
-固体流态化演示实验装置

技术指标

说 明

装置功能

1 、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和

主要特点。

2 、掌握流量计的标定方法。

3 、了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律， 流量系数 C 的确定方法。

4 、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。

5 、测定节流式流量计（孔板、文丘里）的流量标定曲线。

6 、测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。

7 、测定转子流量计的流量标定曲线。

设计参数

孔板流量计流量： 0.2~10m 3 /h ，压差范围： 10~100KPa

文丘里流量计流量： 0.2~10m 3 /h ，压差范围： 10~150KPa

转子流量计流量： 0.4~4m 3 /h 。

涡轮流量计流量： 0.1~10m 3 /h 。

温度：常温。

公用设施

水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：清洁自来水，外配设备：无。

主要设备

LZB-40 水转子流量计： 流量范围 400 ～ 4000 L/h 。

孔板流量计流量： 0.2~10m 3 /h ，孔板流量计：孔板喉径： Φ 20mm 。

文丘里流量计流量： 0.2~10m 3 /h ，文丘里流量计：文丘里喉径： Φ 14mm 。

DN20 涡轮流量计：流量范围0. 5 ～ 8.0 m 3 /h ，4-20mA远传输出，流量检测机构 。

压差传感器：量程 0 ～ 150KPa ， 4-20mA 远传输出，差压检测机构。

宇电 AI501 流量数字显示仪。

宇电 AI501 温度数字显示仪。

宇电 AI501 压差数字显示仪。

不锈钢离心泵：功率 550W ，最大流量 5.2m 3 /h 。

水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。

管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。

阀门：采用304不锈钢阀和优质铜阀。

电器：接触器、开关、漏电保护空气开关。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1800*500*1800mm ( 长 × 宽 × 高 ) ，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

水流量

转子流量计

就地显示

手动阀控

压差

压差传感器

数字压力仪表

无

液体温度

PT100铂电阻

数字温度仪表

无

涡轮流量

传感器

数字流量仪表

手动阀控

技术指标

说 明

装置特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。

3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

4、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

5 、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。

6 、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。

7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。

8、装置设计可360度观察，实现全方位教学与实验。

9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。 数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

装置功能

1 、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和

主要特点。

2 、掌握流量计的标定方法。

3 、了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律， 流量系数 C 的确定方法。

4 、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。

5 、测定节流式流量计（孔板、文丘里）的流量标定曲线。

6 、测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。

7 、测定转子流量计的流量标定曲线。

设计参数

孔板流量计流量： 0.2~10m 3 /h ，压差范围： 10~100KPa 。

文丘里流量计流量： 0.2~10m 3 /h ，压差范围： 10~150KPa 。

转子流量计流量： 0.4~4m 3 /h 。

涡轮流量计流量： 0.1~10m 3 /h 。

温度：常温。

公用设施

水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：清洁自来水。外配设备：无。

主要设备

LZB-40 水转子流量计： 流量范围 400 ～ 4000 L/h 。

孔板流量计流量： 0.2~10m 3 /h ，孔板流量计：孔板喉径： Φ 20mm 。

文丘里流量计流量： 0.2~10m 3 /h ，文丘里流量计：文丘里喉径： Φ 14mm 。

DN20 涡轮流量计：流量范围0. 5 ～ 8.0 m 3 /h ，4-20mA远传输出，流量检测机构 。

压差传感器：量程 0 ～ 150KPa ， 4-20mA 远传输出，差压检测机构。

宇电 AI501 流量数字显示仪。

宇电 AI501 温度数字显示仪。

宇电 AI501 压差数字显示仪。

不锈钢离心泵：功率 550W ，最大流量 5.2m 3 /h 。

水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。

管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。

阀门：采用304不锈钢阀和优质铜阀。

电器：接触器、开关、漏电保护空气开关。

304 不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架 1800*500*1800mm ( 长 × 宽 × 高 ) ，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

水流量

转子流量计

就地显示

手动阀控

压差

压差传感器

数字显示仪表 ， 精度： 0.5 %FS

无

液体温度

PT100铂电阻

数字显示仪表 ， 精度： 0.5 %FS

无

涡轮流量

传感器

数字显示仪表 ， 精度： 0.5 %FS

手动阀控

软件组成

模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
